境远干货丨装修小白必看!水电隐蔽工程施工标准

浏览:16110 作者:设计师投稿 分享:

作为装修中最隐蔽的工程——水电施工,如果初步施工阶段不到位,日后一旦出现问题,面对的不仅是大额的维修费用,还得花费更多的时间成本。

如果把房子比作一个人的话,水管电线就相当于人身体里的血管脉络,只有隐蔽工程做得好、质量过关,房子的寿命才能长久。

水电材料验收确认

弹线放样

开槽前先弹线,确保所有房间相对应的插座、开关在同一水平线。

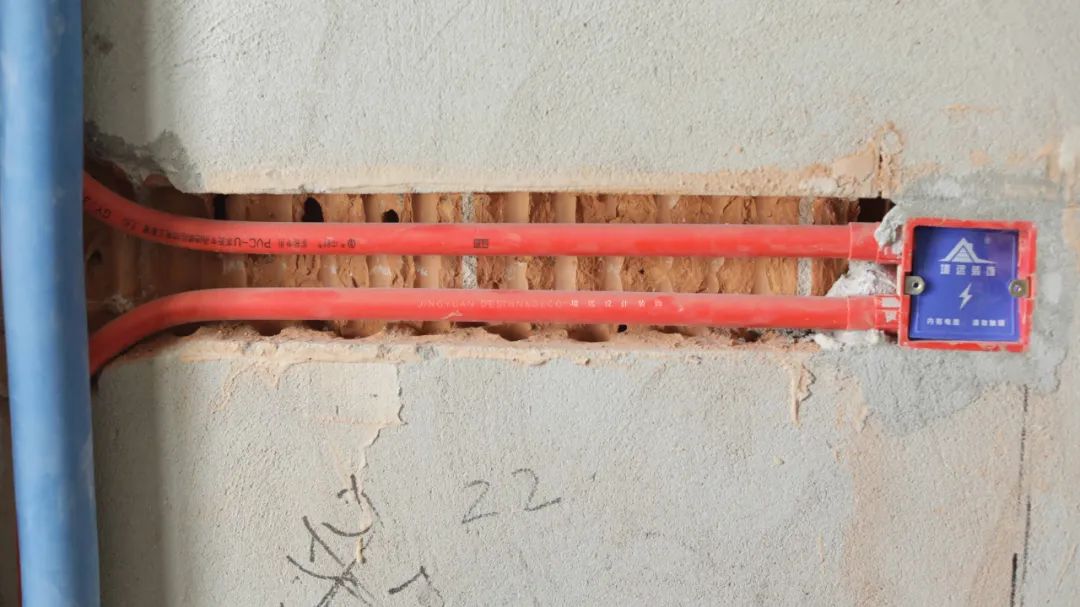

开槽

弹线后必须用切割机进行切割开槽,不可用冲击钻直接剔除。

在已经弹好线的地面找平层和墙面批荡层进行开槽,保证线槽横平竖直边口光滑。

开槽有两种情况需要注意:

  • 尽量避免大面积横向开槽;
  • 避免在承重墙或承重柱开槽。

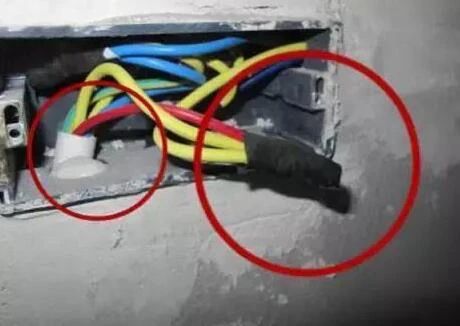

线盒修补

固定盒子时水泥必须修补平整。

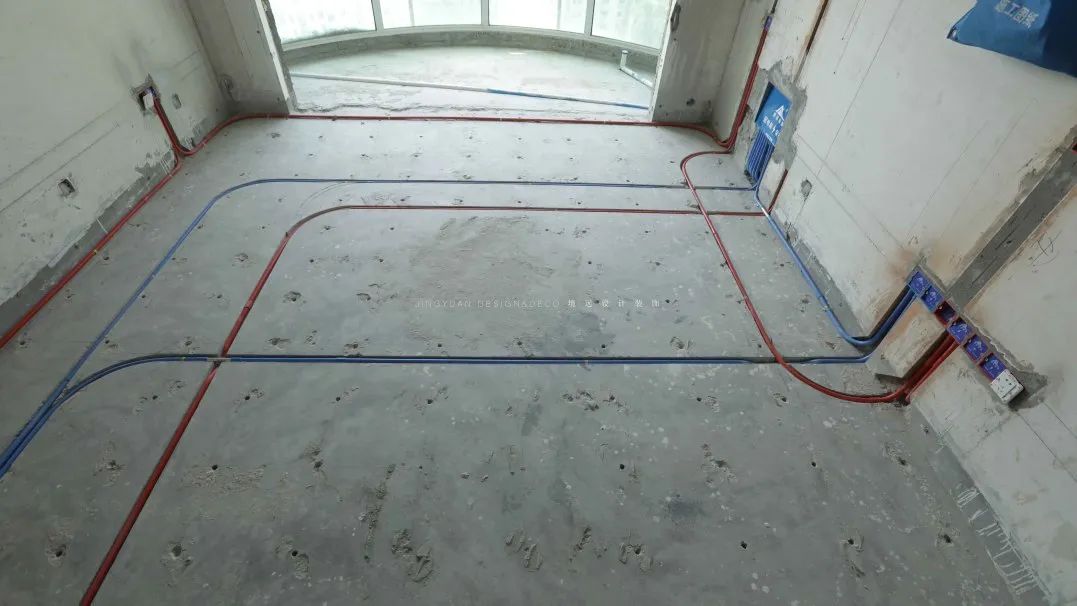

线管与水管分管分距

强弱间距不少于20公分,如小于需用金属过桥屏蔽,水管间距不少于10公分;

强电:红色 弱电:蓝色

线管固定管卡间距

强弱电交叉时,需用金属过桥屏蔽(注意镀锌管应该是装在弱电上)

线管固定管卡间距应≤60公分(可用连排卡扣或普通卡扣,管内线路:1.5电线5根,2.5电线3根,4电线3根)。

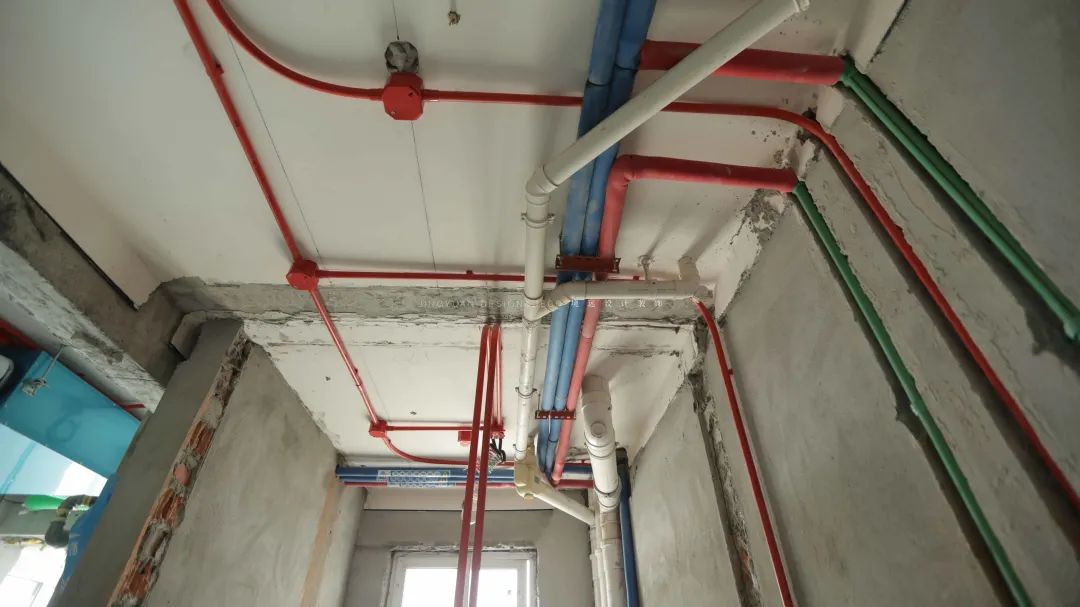

顶部八角盒固定

需做到横平竖直,不可悬空固定。

线路控制

  • 挂机空调每台2.5专线,大厅空调4专线;
  • 中央空调外机6专线,内机2.5专线
  • 卫生间厨房4.0专线
  • 公共区域插座2.5专线
  • 房间插座2.5专线(具体需看房间数量)
  • 灯路专线1.5专线
  • 冰箱2.5专线

开关插座同一水平线

同一空间同一高度的开关插座需在同一水平线上(床头插座,公共区域备用插座、开关,厨房插座)。

强弱电线管

厨房、卫生间、阳台强弱电线管不允许走地面(水管走向必须在线管以下)。

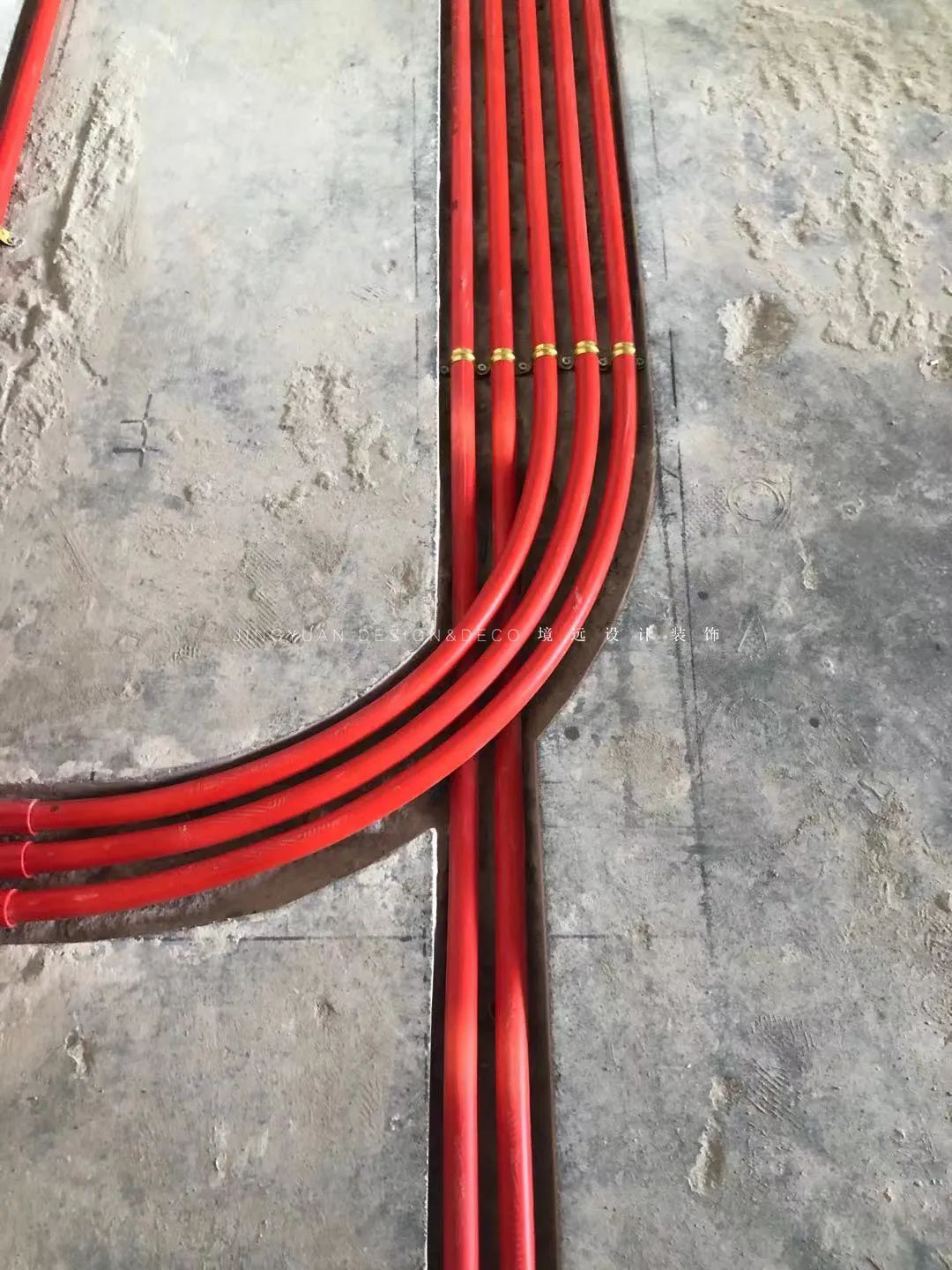

线管弯头

线管如要转弯,严禁直角接头,角度必须要大于90°,须使用弹簧弯管器,保证线轮回,方便维修。

使用专用的管卡对线管进行固定后,再用木方进行保护,确保线管再施工过程中不被压坏,损坏电线。

线头处理

灯头线须预留50cm并卷材弹簧状,确保后期灯具安装电线有足够长度。零火线须用压线帽,确保线场用电的安全。

水管

水管遵循左热右冷,上热下冷原则,平行间距15CM。冷热水管打压8-10公斤1小时,保证不掉压,确保水管焊接处无泄漏。水管先弹线后安装,用管卡进行固定,每个管卡之间60cm,在每一个管卡内,垫一个黑色橡胶垫进行缓冲,确保水在流动时,无异响。

水电完成效果

地面需清理干净,特别是槽内和管与墙壁交接处。

现场实拍
